醫院凈化工程用電安全注意事項中很多，其中有一條是“穿過墻和樓板電線管應加套管，并應用不燃材料密封”，知道為什么嗎？進入手術室的電管安裝好之后，周邊還要求用阻燃且耐腐蝕的材料封堵密實，知道為什么嗎？可能這些就是一些簡單的問題，諸如醫療場所嚴禁采用TN-C接地系統的原因。這些常見問題及解決方法，希望對大家做手術室潔凈裝備工程建設施工有所幫助。
IT系統用電安全
當采用醫用IT系統時，為保證使用安全，應符合下列技術要求：
1）多個功能相同的毗鄰房間或床位，應至少安裝1個獨立的醫用IT系統。
2）醫用IT系統應配置絕緣監視器，并應符合下列要求：
交流內阻應大于或等于100kΩ。
測試電壓不應大于直流25V。
在任何故障條件下，測試電流峰值不應大于1mA
當電阻減少到50kΩ時應報警顯示，并配置試驗設施。
宜具備RS485接口及通用多種通訊協議可選。
3）每一個醫用IT系統，應設置顯示工作狀態的信號燈和聲光警報裝置。聲光警報裝置應安裝在有專職人員值班的的場所。
4）醫用隔離變壓器應設置過負荷和高溫的監控。
間接觸電的斷電保護
1類和2類醫療場所應設防止間接觸電的斷電保護，技術要點如下：
1）IT、TN系統，預期接觸電壓不應超過25V。
2）TN系統最大分?jǐn)鄷r(shí)間230V應為0.2s，400V應為0.05s。
3）IT系統中性點不配出，最大分?jǐn)鄷r(shí)間230V應為0.2s。
配電管線選材
潔凈室配電管線應采用金屬管敷設。穿過墻和樓板電線管應加套管，并應用不燃材料密封。進入潔凈室內的電線管管口不得有毛刺，電線管在穿線后應采用無腐蝕和不燃材料密封。技術要點：
1）必須保證不能斷電的特殊用電部位，在火災發生時也不會因燒壞電線而短路。
2）密封是防止管線內外氣流交換。
電源線纜選材
電源線纜應采用阻燃產品，有條件的宜采用相應的低煙無鹵型或礦物絕緣型。技術要點：
1）阻燃電纜應符合國家標準GB/T 18380.3的要求。
2）低煙無鹵型或礦物絕緣型的在火焰中應具有無煙無毒性能和不燃的性能。
地面插座設置
地面插座應選用防水型插座，輔助用房的插座應根據功能及使用者要求布置。為了避免電線短路等問題，應選用防水型插座。輔助用房?jī)?nèi)配置插座應根據本室內功能狀態不同和使用位置來確定安裝數量及安裝位置。每一個斷路器出線回路所帶的插座數量應滿足JGJ16-2008規范的要求。
醫療場所嚴禁采用TN-C接地系統
醫療場所嚴禁采用TN-C接地系統，由局部醫療IT系統和TN-S系統共用接地裝置，潔凈手術室應設置可靠的輔助等電位接地系統，裝修鋼結構體及進入手術室內的金屬管等應有良好的等電位接地。技術要點如下：
1）2類醫療場所已設置等電位聯結母排，必須易于檢查，可以安裝于嵌墻等電位接地箱內?？梢苑謩e斷開連接在套管中的各導線，清晰地區別功能和來源（因此建議在兩端設置標志），以便于測試。
2）需連接到等電位接地排的元件：如可能引起電勢差的元件，必須連接到等電位聯結母排上，且每個元件都有其獨立的導體連接位于患者區域中或在使用過程中可能會進入患者區域的導電部分和外露導電部件，包括那些安裝在2.5米以上高度的設備，例如無影燈設備的導電部分。具體包括：
設備保護導線（包括SELV和PELV設備）
場所內所有插座的接地端子，因?yàn)樗鼈兛梢酝ㄟ^(guò)供電線路聯結至患者區域的移動設備外殼。
冷熱水管道、排水管道、醫用氣體管道、空調、石膏板支撐結構、分場所的鋼筋混凝土鐵構件。
醫用隔離變壓器繞組之間放置的任何金屬屏蔽網。
任何金屬屏幕，以減少電磁場干擾。
位于地板下的任何導體網絡。
非電動和固定式手術臺，對地絕緣手術臺除外。
3）在2類醫療場所內，電源插座的保護導體端子、固定設備的保護導體端子或任何外界可導電部分與等電位聯結母排之間的電阻不得超過0.2Ω。

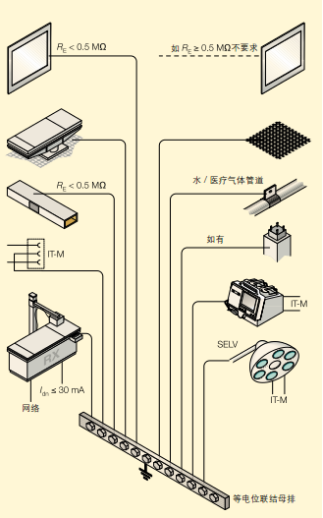

常用需連接等電位聯結母排設備
潔凈區電源
潔凈區電源應加裝電涌保護器。技術要點：
1）防止雷擊時或其他大型用電設備起停時產生的浪涌電流。
2）防止無線電通訊設備對醫療電器設備產生干擾，潔凈手術室內禁止設置無線通訊設備。同時為防雷擊電磁脈沖，保護醫療電子設備，以免造成人身安全威脅。
3）建筑物電子信息系統雷電防護等級參見《建筑物電子信息系統防雷技術規范》GB50343-2012相關內容。
4）電涌保護器的連接導線應短直，其長度不宜大于0.5m，當電涌保護器具有能量自動配合功能時，電涌保護器直接的線路長度不受限制，電涌保護器應有過電流保護裝置和劣化顯示功能。
5）電涌保護器宜帶有信號輸出裝置。
